三相导轨式远程费控电能表(RS485)是本公司按照相关技术规范研制生产的新电能计量产品。本产品采用大规模集成电路和SMT生产工艺, 具有电能计量、数据处理、实时监测、信息交互等功能。
400-075-1588

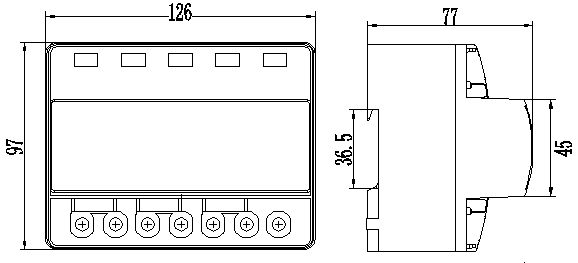

1.导轨式设计,体积轻巧,安装方便
2.三相四线中的任两相断电时,电能表仍能正常工作
3.能显示总用电量,电流,电压,功率,功率因素等
4.电能表具有失压灯报警
5.具有接触或调制型红外接口、RS485通信接口
6.具有复费率功能
7.具有远程费控功能

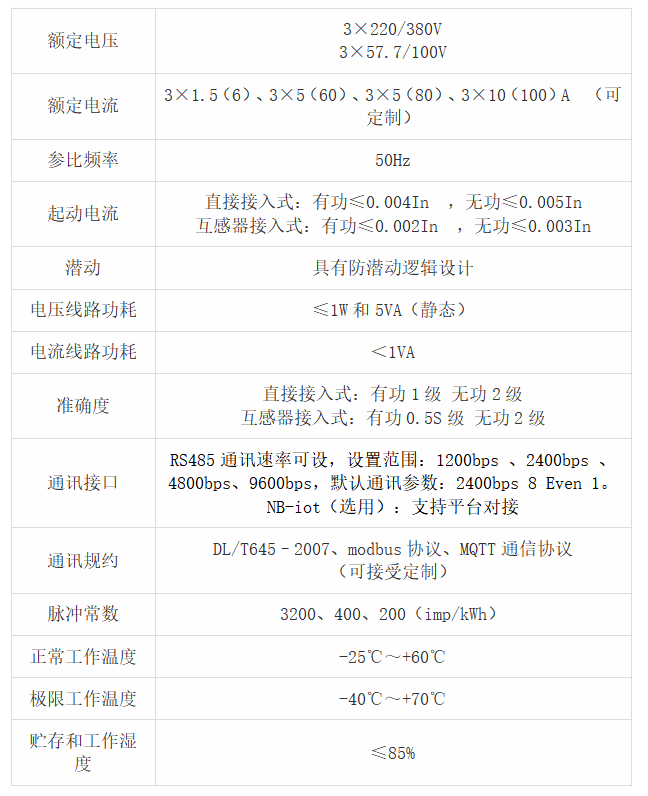

GB/T 17215.321-2008 《交流电测量设备 特殊要求-第21部分 静止式有功电能表(1级和2级)》
GB/T 17215.211-2006 《交流电测量设备通用要求 试验和试验条件-第11部分:测量设备》
GB 4208-2008 《外壳防护等级(IP代码)》
GB/T 15464-1995 《仪器仪表包装通用技术条件》
DL/T 614-2007 《多功能电能表》
DL/T 645-2007 《多功能电能表通信协议》
通讯功能
RS485通信遵循DL/T 645—2007协议及其备案文件,支持协议及通讯表号号段定制。
RS485接口与电能表内部电路实行电气隔离,并有失效保护电路,隔离电压4kV。
RS485接口满足DL/T 645—2007电气要求,并能耐受交流电压380V、2分钟不损坏。
RS485接口的通讯速率可设,设置范围:1200bps 、2400bps 、4800bps、9600bps。默认通讯参数:2400bps 8 Even 1。
NB-iot电表采用电信网络,CTWing平台(选用,可对接不同平台)
电能计量及显示功能
具有合相正向有功电能量累计、存储功能。

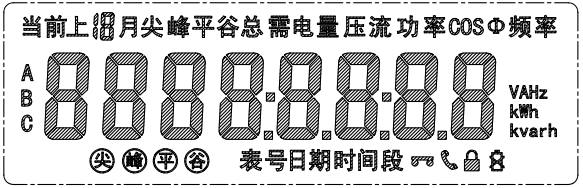

采用8位LCD显示屏,显示配置6+2(最大量程999999.99kWh)。
LCD轮巡显示项目:默认自动循环显示购电金额、有功总电量、剩余金额,当前电价、购电次数;可以设置显示最大功率、电压、电流、有功功率、功率因数、时间、日期、表地址等。(轮显项目可定制),轮显内容可通过上翻、下翻键快速切换。
脉冲指示灯:红色,计量有功电能时闪烁,平时灭。
通讯指示灯:绿色,网络连接正常闪烁。
跳闸指示灯:黄色,继电器拉闸是常亮。
时钟功能
采用具有温度补偿功能的内置硬件时钟电路;在-25~+60℃的温度范围内:时钟准确度≤ ±1s/d;在参比温度(23℃)下,时钟准确度 ≤ ±0.5s/d。
使用环保型的锂电池作为时钟备用电源;时钟备用电源在电能表寿命周期内无需更换,断电后维持内部时钟正确工作时间累计不少于8 年;电池电压不足时,电能表LCD显示电池报警提示 。
具备广播校时功能,广播校时不受密码、硬件编程开关、及时段限制。
控制输出
远程售电系统下发的拉闸、合闸、保电指令,可以实现电能表的远程拉合闸控制。
直通表内置继电器支持直接跳闸、合闸操作,互感式具有外控接口 ,外控触点电流
5A
。
时段控制
具有日历、时钟,在24h内可以任意编程12 个时段控制拉合闸;时段的最小间隔为15min;时段可跨越零点设置。
支持通过RS485通信接口修改时区表、时段表,并具有防止非授权人操作的安全措施。
阻性负载识别功能(选用)
具备阻性负载识别功能,超过设置的最大阀值时,电表拉闸断电,需由计算机远程控制合闸。
预付费功能
电费计算在表内计算存储。电能表接收远程售电系统下发的拉闸、合闸、数据抄读指令等时,需通过严格的密码验证及安全认证。
当表内余额低于设定阀值时,电表显示屏的背光灯长亮或电表拉闸报警一次,提醒用电户及时充值。当剩余电量为0后,自动断电,直至重新付费后自动恢复供电。
定制功能
过载参数设置:支持通过主站下发指令设置仪表的过载参数值,并可按协议要求配置以及是否启用过载拉闸功能 。
过载事件 上报:电表功率一旦大于过载阈值,将记录过载事件, 并在 下一个静默期主动上报过载事件。每分钟的第 1-10秒为本抄表网络静默期, 静默期为主动上报时间窗口。
电表拉合闸:可按照客户要求定制拉合闸协议,实现远程拉合闸功能。
以上定制功能的扩展协议可以跟进客户需求进行定制。
可抄读数据项
645-2007数据项标识符:
数据标识 |
数据格式 |
数据
长度
(字节) |
单位 |
功能 |
数据项名称 |
||||
DI3 |
DI2 |
DI1 |
DI0 |
读 |
写 |
||||
00 |
00 |
00 |
00 |
XXXXXX.XX |
4 |
kWh |
* |
|
(当前)组合有功总电能 |
1 |
(当前)组合有功费率1电能 |
||||||||
… |
… |
||||||||
4 |
(当前)组合有功费率4电能 |
||||||||
FF |
(当前)组合有功电能数据块 |
||||||||
02 |
01 |
01
02
03 |
00 |
XXX.X |
2 |
V |
* |
|
A相电压
B相电压
C相电压
|
02 |
02 |
01
02
03 |
00 |
XXX.XXX |
3 |
A |
* |
|
A相电流
B相电流
C相电流
|
02 |
03 |
00
01
02
03 |
00 |
XX.XXXX |
3 |
Kw |
* |
|
瞬时总有功功率
A相功率
B相功率
C相功率
|
02 |
06 |
00
01
02
03 |
00 |
X.XXX |
2 |
|
* |
|
总功率因数
A相功率因数
B相功率因数
C相功率因数
|
02 |
80 |
00 |
02 |
XX.XX |
2 |
Hz |
* |
|
电网频率
|
04 |
00 |
04 |
01 |
XXXXXXXXXXXX |
6 |
|
|
|
电表通讯地址 |
04 |
00 |
05 |
03 |
XXXX |
2 |
|
|
|
运行状态字3 |
数据标识 |
数据格式 |
数据 |
单位 |
功能 |
数据项名称 |
||||
长度 |
|||||||||
DI3 |
DI2 |
DI1 |
DI0 |
(字节) |
读 |
写 |
|||
0 |
0 |
0 |
1 |
XXXXXX.XX |
4 |
kWh |
* |
|
(上1结算日)组合有功总电能 |
1 |
(上1结算日)组合有功费率1电能 |
||||||||
… |
… |
||||||||
4 |
(上1结算日)组合有功费率4电能 |
||||||||
FF |
(上1结算日)组合有功电能数据块 |
||||||||
0 |
… |
… |
… |
… |
… |
… |
… |
… |
… |
0 |
0 |
0 |
0C |
XXXXXX.XX |
4 |
kWh |
* |
|
(上12结算日)组合有功总电能 |
1 |
(上12结算日)组合有功费率1电能 |
||||||||
… |
… |
||||||||
4 |
(上12结算日)组合有功费率4电能 |
||||||||
FF |
(上12结算日)组合有功电能数据块 |
||||||||
00001注 1: 组合有功、无功电能最高位是符号位,0正1负。取值范围:0.00~799999.99。 |
|||||||||
00002注 2: ZZ代表本字节所列数值的任意一个取值,ZZ不能取值为FF。 |
|||||||||
00003注 3: 电能测量四象限的定义见附录D |
|||||||||
00004注 4: 在传输某结算日电能量数据块时,数据块中包含的费率电能以实际设置的费率数为准。 |
数据标识 |
数据格式 |
数据
长度
(字节) |
单位 |
功能 |
数据项名称 |
|||||
DI3 |
DI2 |
DI1 |
DI0 |
读 |
写 |
|||||
05 |
00 |
00 |
01 |
YYMMDD hhmm |
5 |
|
* |
|
(上1次)定时冻结时间
|
|
05 |
00 |
01 |
01 |
XXXXXX.XX |
4×n |
kWh |
* |
|
(上1次)定时冻结正向有功电能数据:
正向有功总电能
正向有功费率1电能
…
正向有功费率4 电能 |
|
05 |
00 |
02 |
01 |
XXXXXX.XX |
4×n |
kWh |
* |
|
(上1次)定时冻结反向有功电能数据:
反向有功总电能
反向有功费率1电能
…
反向有功费率4 电能 |
|
05 |
00 |
FF |
01 |
|
|
|
* |
|
(上1次)定时冻结数据块
|
|
05 |
… |
… |
… |
… |
… |
… |
… |
… |
… |
|
05 |
00 |
00 |
18 |
YYMMDD hhmm |
5 |
|
* |
|
(上24 次)定时冻结时间 |
|
05 |
00 |
01 |
18 |
XXXXXX.XX |
4× 4 |
kWh |
* |
|
(上24 次)定时冻结正向有功电能数据:
正向有功总电能
正向有功费率1电能
…
正向有功费率4 电能 |
|
05 |
00 |
02 |
18 |
XXXXXX.XX |
4× 4 |
kWh |
* |
|
(上24 次)定时冻结反向有功电能数据:
反向有功总电能
反向有功费率1电能
…
反向有功费率4 电能 |
|
05 |
06 |
00 |
01 |
YYMMDD hhmm |
5 |
|
* |
|
(上1次)定时冻结时间
|
|
05 |
06 |
01 |
01 |
XXXXXX.XX |
4×n |
kWh |
* |
|
(上1次)定时冻结正向有功电能数据:
正向有功总电能
正向有功费率1电能
…
正向有功费率4 电能 |
|
05 |
06 |
02 |
01 |
XXXXXX.XX |
4×n |
kWh |
* |
|
(上1次)定时冻结反向有功电能数据:
反向有功总电能
反向有功费率1电能
…
反向有功费率4 电能 |
|
05 |
06 |
FF |
01 |
|
|
|
* |
|
(上1次)定时冻结数据块
|
|
05 |
… |
… |
… |
… |
… |
… |
… |
… |
… |
|
05 |
06 |
00 |
1E |
YYMMDD hhmm |
5 |
|
* |
|
(上30 次)定时冻结时间 |
|
05 |
06 |
01 |
1E |
XXXXXX.XX |
4× 4 |
kWh |
* |
|
(上30 次)定时冻结正向有功电能数据:
正向有功总电能
正向有功费率1电能
…
正向有功费率4 电能 |
|
05 |
06 |
02 |
1E |
XXXXXX.XX |
4× 4 |
kWh |
* |
|
(上30 次)定时冻结反向有功电能数据:
反向有功总电能
反向有功费率1电能
…
反向有功费率4 电能 |
将三相导轨式远程费控电能表(RS485)固定到导轨上,接口按接线图要求接好,建议用铜线或铜接线头接入。端钮盒内螺钉应拧紧,避免因接触不良或引线太细发热而引起烧毁。
