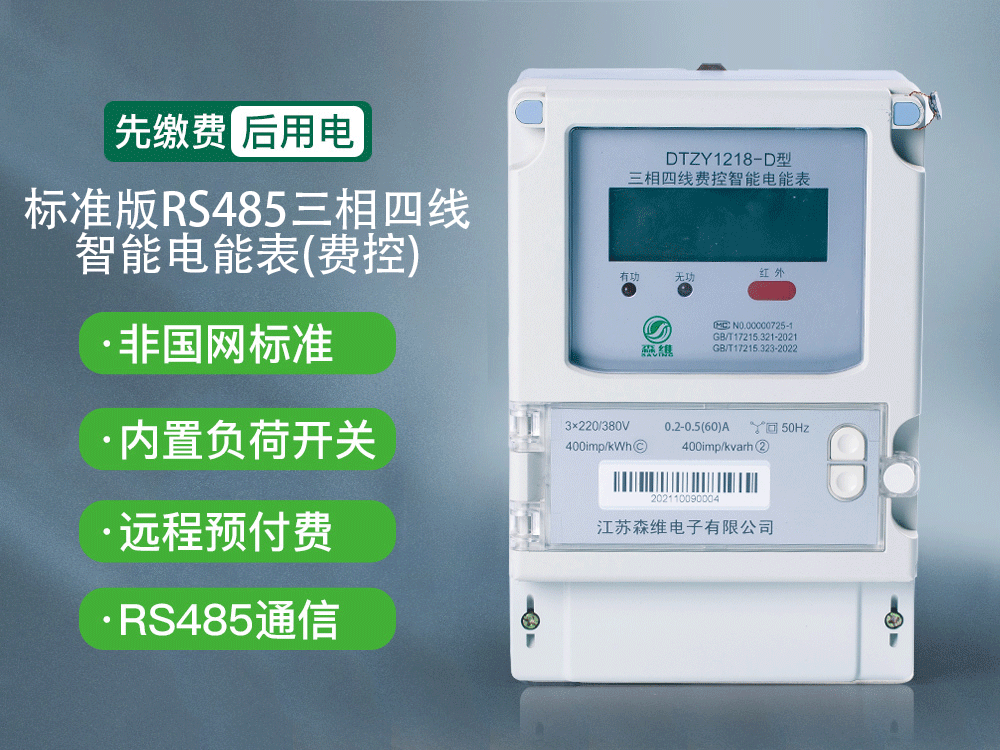

三相远程费控智能电能表(RS485)是采用大规模集成电路,使用了高精度的电能计量芯片,其载波模块的通信能力和可靠性也达到了广泛实际应用的程度,并应用数字采样处理技术及SMT工艺,根据工业用户实际用电状况所设计制造的具有现代水平的仪表。
400-075-1588
1、采用阻燃外壳,安装方便
2、能显示正反相电量、需量、时间、报警代码等。
3、具有开盖记录功能,可查询,防盗电。
4、分时或阶梯电价计费
5、可通过软件远程拉合闸操作
6、具备RS485通信功能、红外通信功能
7、具有电表清零功能,方便灵活使用显示采用具有宽视角、高对比度的LCD显示屏,应用数字处理技术及SMT工艺
电采用专用计量芯片,计量双向有功和四象限无功电能压
远程通讯充值
当月和上月月度累计用电量、各费率累计电能量示值和总累计电能量示值、当月日期时间、报警代码或提示、通信状态提示、电能表的表号等
RS485、红外
计量功能、远程费控功能、测量及检测功能、显示功能、事件记录功能、冻结功能、计时功能、脉冲输出等,可选直接接入式或互感器接入式
电压输入 |
额定电压 |
3×220/380V;3*100V;3*57.7/100v |
参比频率 |
50Hz |
|
电压线路功耗 |
≤1.5W和5VA(静态) |
|
电流输入 |
输入电流 |
3×1.5(6)A、3×5(20)
A、 3×10(40)A、3×5(60) A、 3×20(80)A |
启动电流 |
有功0.004In (1级) 无功0.004In (2级) |
|
电流线路功耗 |
<1VA |
|
计量精度 |
有功 |
1级 |
无功 |
2级 |
|
日计时误差 |
0.5秒/天 |
|
通信 |
通讯 |
RS485:2400bps
红外:1200bps |
通讯规约 |
DL/T645–2007;modbus |
|
脉冲 |
脉冲常数 |
6400、400、240(imp/kWh) |
其他参数 |
正常工作温度 |
-25℃~+60℃ |
贮存和工作湿度 |
≤85% |
|
电池容量 |
≥1200mAh |
|
费率时段 |
费率数 |
4 |
时段数 |
12 |
将三相远程费控智能电能表(RS485)固定定到仪表箱,接口按图上要求接好,建议用铜线或铜接线头接入。端钮盒内螺钉应拧紧,避免因接触不良或引线太细发热而引起烧毁。
