三相导轨式电表接线及功能介绍

返回列表 来源: 发布日期: 2020.06.11

      三相导轨式电表是本公司按照相关技术规范研制生产的新一代电能计量产品。本产品采用专用大规模集成电路和SMT生产工艺, 具有电能计量、数据处理、实时监测、信息交互等功能。以下为大家介绍森维的几款三相导轨表。

三相导轨式电表接线图:

三相导轨式电表接线图

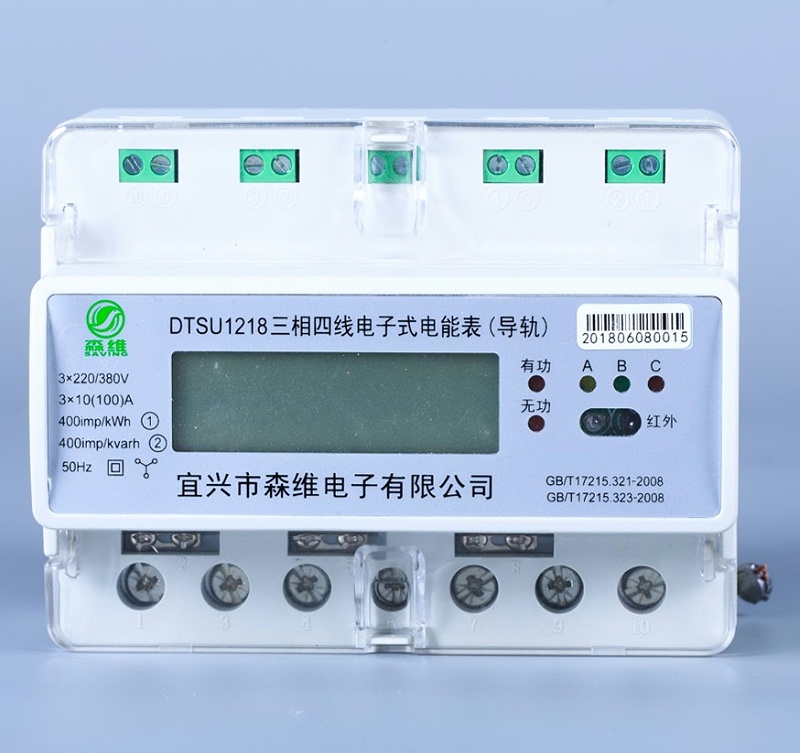

一、三相电子式电能表表功能(导轨式)

三相电子式电能表表功能(导轨式)


1  计量功能

具有正向有功电能、反向有功电能计量功能,能存储其数据。

2 费率、时段(可选用)

具有两套费率时段表,可在约定的时刻自动转换;每套费率支持4个费率。

具有日历、时钟,全年可设置2个时区,在24h内可以任意编程8个时段;时段的最小间隔为15min;时段可跨越零点设置。

支持通过红外、RS485通信接口修改时区表、时段表,并具有防止非授权人操作的安全措施。

3  测量及监测

能测量、记录、显示当前电能表的电压、电流、功率、功率因数等运行参数。测量误差(引用误差)不超过±1%。

4 显示功能

三相导轨式电表能显示总用电量,电流,电压,功率,功率因素等;具备欠压LED报警指示功能;

5  脉冲输出

电能表具备与所计量的电能成正比的LED脉冲和电脉冲输出功能。光测试输出装置的特性符合GB/T 17215.211—2006的要求。电测试输出装置的特性符合GB/T 15284—2002的要求。

6  通信接口

6.1具有接触或调制型红外接口、RS485通信接口;各通信接口的物理层独立,一个通信接口的损坏不会影响其他接口。

6.2通信波特率可设置,标准速率为1200bps、2400bps、4800bps、9600bps;RS485接口设计的缺省波特率为2400bps 。

6.3  电能表通信协议符合DL/T 645-2007及其备案文件。

6.4  RS485通信接口抗干扰性能符合DL/T614-2007的要求。

6.5  RS485通信接口与电能表内部电路实行有效的电气隔离,有失效保护措施。

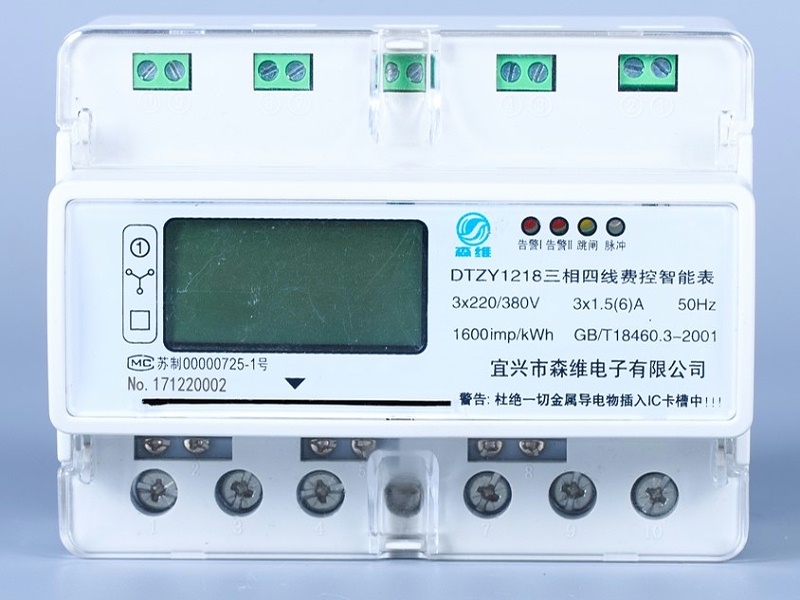

二、三相电子式预付费电能表表功能(导轨式)

三相电子式预付费电能表表功能(导轨式)


1  计量功能

具有正向有功电能、反向有功电能计量功能,能存储其数据。

2 费率、时段(可选用)

具有两套费率时段表,可在约定的时刻自动转换;每套费率支持4个费率。

具有日历、时钟,全年可设置2个时区,在24h内可以任意编程8个时段;时段的最小间隔为15min;时段可跨越零点设置。

支持通过红外、RS485通信接口修改时区表、时段表,并具有防止非授权人操作的安全措施。

3  测量及监测

能测量、记录、显示当前电能表的电压、电流、功率、功率因数等运行参数。测量误差(引用误差)不超过±1%。

4 显示功能

本款电能表能显示总用电量,电流,电压,功率,功率因素等;

具备欠压LED报警指示功能;

5  脉冲输出

电能表具备与所计量的电能成正比的LED脉冲和电脉冲输出功能。光测试输出装置的特性符合GB/T 17215.211—2006的要求。电测试输出装置的特性符合GB/T 15284—2002的要求。

6  通信接口

6.1  具有接触或调制型红外接口、RS485通信接口;各通信接口的物理层独立,一个通信接口的损坏不会影响其他接口。

6.2通信波特率可设置,标准速率为1200bps、2400bps、4800bps、9600bps;RS485接口设计的缺省波特率为2400bps 。

6.3  电能表通信协议符合DL/T 645-2007及其备案文件。

6.4  RS485通信接口抗干扰性能符合DL/T614-2007的要求。

6.5  RS485通信接口与电能表内部电路实行有效的电气隔离,有失效保护措施。

6.7 远程控制

远程售电系统下发的拉闸、合闸、保电指令,可以实现电能表的远程拉合闸控制。 (带费控功能表时选用)

三、三相电子式本地预付费电能表表功能(导轨式)

三相电子式本地预付费电能表表功能(导轨式)


1  计量功能

具有正向有功电能、反向有功电能计量功能,能存储其数据。

2 费率、时段(可选用)

具有两套费率时段表,可在约定的时刻自动转换;每套费率支持4个费率。

具有日历、时钟,全年可设置2个时区,在24h内可以任意编程8个时段;时段的最小间隔为15min;时段可跨越零点设置。

支持通过红外、RS485通信接口修改时区表、时段表,并具有防止非授权人操作的安全措施。

3  测量及监测

能测量、记录、显示当前电能表的电压、电流、功率、功率因数等运行参数。测量误差(引用误差)不超过±1%。

4 显示功能

能显示累计用电量;剩余金额;当前电价; 购电次数; 电压;电流;功率;表号.

5  脉冲输出

三相导轨式电表具备与所计量的电能成正比的LED脉冲和电脉冲输出功能。光测试输出装置的特性符合GB/T 17215.211—2006的要求。电测试输出装置的特性符合GB/T 15284—2002的要求。

6  通信接口

6.1  具有接触或调制型红外接口、RS485通信接口;各通信接口的物理层独立,一个通信接口的损坏不会影响其他接口。

6.2  标准速率接口设计的缺省波特率为2400bps。

6.3  电能表通信协议符合DL/T 645-2007及其备案文件。

6.4  RS485通信接口抗干扰性能符合DL/T614-2007的要求。

6.5  RS485通信接口与电能表内部电路实行有效的电气隔离,有失效保护措施。

7  预付费功能

7.1本表具备预付费功能,可通过远程485和本地4428逻辑加密卡售电。

7.2当剩余电量等于或小于报警电量1时,以显示方式提醒用户购电

7.3当剩余电量等于或小于报警电量2时,以拉闸断电方式提醒用户购电,此时可以通过插入用户卡进行合闸;

7.4 具有透支限额功能,当剩余电量超过设定的透支限额时,欠费拉闸,暂时停止用户用电,用户需购电后才能恢复用电。(可设)

7.5 具有囤积限额功能,当充值时,表内剩余电量和本次购电量的总和不能超过设定的囤积限额,否则将导致充值失败。(可设)

7.6 采用金额结算模式时,电价可设。(可设)

8 插卡错误显示

当三相导轨式电表出现故障时,显示出错信息码(用Err-XX表示):
卡格式错误           Err-81
卡密码错误           Err-82
卡数据错误           Err-83
卡电表地址错误    Err-84
卡购电次数错误    Err-85
卡囤积错误           Err-86
卡客户编号错误    Err-87
其他错误               Err-88
卡设置参数错误    Err-89
