单相导轨式电表怎么接线?

返回列表 来源: 发布日期: 2020.06.10

森维4P单相导轨式电表主要分3种,接下来给大家介绍一下这3种导轨表。


一、4P单相导轨式电表

1.计量功能
  具有正向、反向有功电能计量功能,能存储总用电数据。
2.测量及监测

能测量、显示当前电能表的电压、电流、功率、功率因数等运行参数。测量误差(引用误差)不超过±1%。

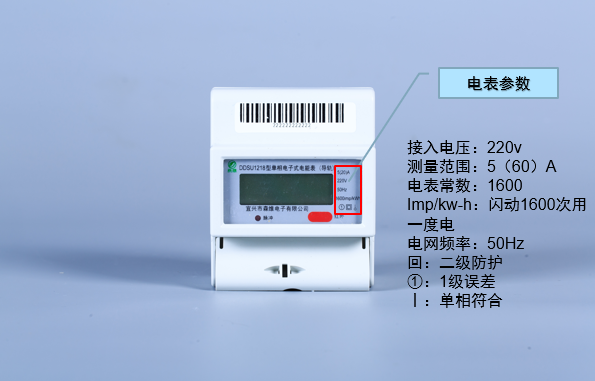

4P单相导轨式电表

3.显示功能

  本款电能表能显示累计用电量,电压,电流,功率等信息;

4.脉冲输出

导轨式电表 具备与所计量的电能成正比的LED脉冲和电脉冲输出功能。光测试输出装置的特性符合GB/T 17215.211—2006的要求。电测试输出装置的特性符合GB/T 15284—2002的要求。

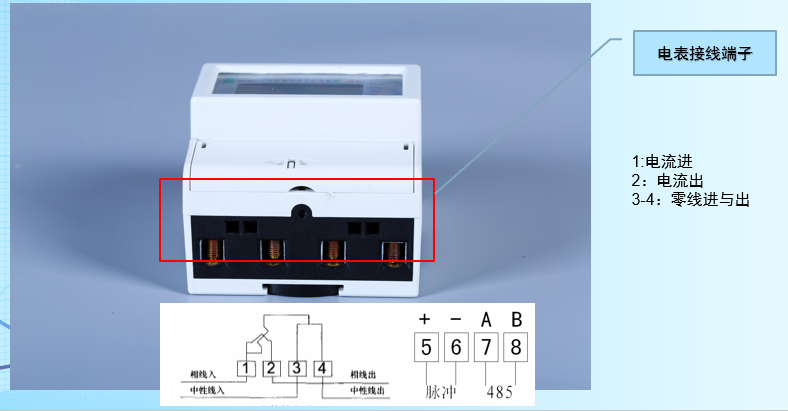

4P单相导轨式电表 接线


5.通信接口

5.1  具有RS485通信接口;通信接口的物理层独立,通信接口的损坏不会影响计量。

5.2  通信波特率RS485接口设计的缺省波特率为2400bps 。

5.3  电能表通信协议符合DL/T 645-2007及其备案文件。

5.4  RS485通信接口抗干扰性能符合DL/T614-2007的要求。

5.5  RS485通信接口与电能表内部电路实行有效的电气隔离,有失效保护措施。

二、4P单相导轨式电表(费控导轨表)

1  计量功能

  具有正向有功电能、反向有功电能计量功能,能存储其数据,并可以据此设置组合有功。

2  测量及监测

能测量、记录、显示当前电能表的电压、电流、功率、功率因数等运行参数。测量误差(引用误差)不超过±1%。

3 显示功能

能显示累计用电量;剩余金额;当前电价;购电次数;电压;电流;功率;表号.

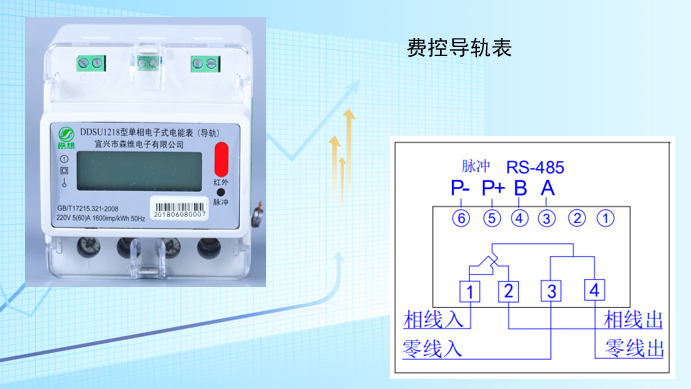

4P单相导轨式电表(费控)


4  脉冲输出

导轨式电表具备与所计量的电能成正比的LED脉冲和电脉冲输出功能。光测试输出装置的特性符合GB/T 17215.211—2006的要求。电测试输出装置的特性符合GB/T 15284—2002的要求。

5 通信接口

5.1  具有RS485通信接口;通信接口的物理层独立,通信接口的损坏不会影响计量。

5.2  标准速率接口设计的缺省波特率为2400bps。

5.3  电能表通信协议符合DL/T 645-2007及其备案文件。

5.4  RS485通信接口抗干扰性能符合DL/T614-2007的要求。

5.5  RS485通信接口与电能表内部电路实行有效的电气隔离,有失效保护措施。

6 远程费控功能

可以通过远程485对电表进行手动 拉闸,合闸,保电等功能.

7 超负荷报警

当负载功率超出设定阀值一段时间后,电表拉闸显示报警,人工远程合闸恢复.

三、4P单相导轨式电表(本地费控导轨表)

1  计量功能

  具有正向有功电能、反向有功电能计量功能,能存储其数据,并可以据此设置组合有功。

2  测量及监测

能测量、记录、显示当前电能表的电压、电流、功率、功率因数等运行参数。测量误差(引用误差)不超过±1%。

3 显示功能

能显示累计用电量;剩余金额;当前电价; 购电次数; 电压;电流;功率;表号.

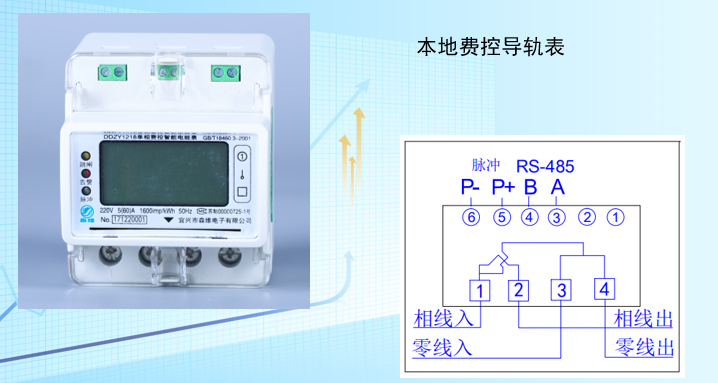

4P单相导轨式电表(本地费控)


4  脉冲输出

导轨式电表具备与所计量的电能成正比的LED脉冲和电脉冲输出功能。光测试输出装置的特性符合GB/T 17215.211—2006的要求。电测试输出装置的特性符合GB/T 15284—2002的要求。

5 通信接口

5.1  具有RS485通信接口;通信接口的物理层独立,通信接口的损坏不会影响计量。

5.2  标准速率接口设计的缺省波特率为2400bps。

5.3  电能表通信协议符合DL/T 645-2007及其备案文件。

5.4  RS485通信接口抗干扰性能符合DL/T614-2007的要求。

5.5  RS485通信接口与电能表内部电路实行有效的电气隔离,有失效保护措施。

6 远程费控功能

可以通过远程485对电表进行手动 拉闸,合闸,保电等功能.

7  预付费功能

7.1本表具备预付费功能,可通过远程485和本地逻辑加密卡应急售电。

7.2当剩余电量等于或小于报警电量1时,以显示方式提醒用户购电

7.3当剩余电量等于或小于报警电量2时,以拉闸断电方式提醒用户购电,此时可以通过插入用户卡进行合闸;

7.4 具有透支限额功能,当剩余电量超过设定的透支限额时,欠费拉闸,暂时停止用户用电,用户需购电后才能恢复用电。(可设)
