  • 三相远程费控智能电能表(RS485+模块)

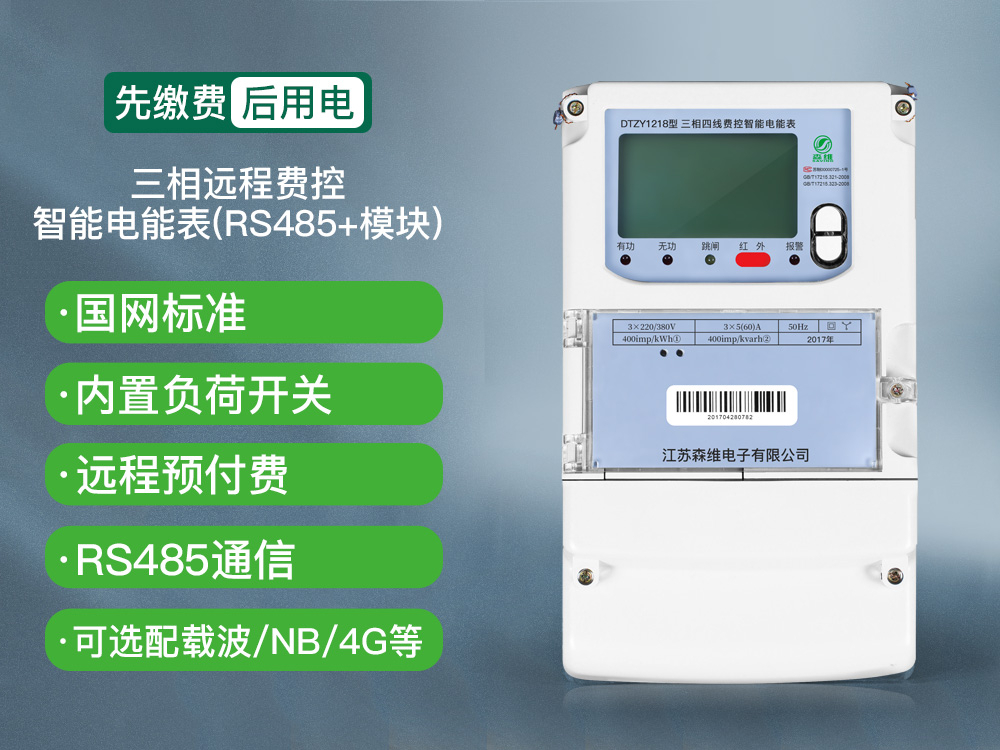

三相远程费控智能电能表(RS485+模块)

三相远程费控智能电能表(RS485+模块)是采用大规模集成电路,使用了高精度的电能计量芯片,其载波模块的通信能力和可靠性也达到了广泛实际应用的程度,并应用数字采样处理技术及SMT工艺,根据工业用户实际用电状况所设计制造的具有现代水平的仪表。

全国热线

400-075-1588

产品简介

三相远程费控智能电能表(RS485+模块)

产品特点

1、采用阻燃非金属外壳,安装方便

2、能显示正反相电量、需量、时间、报警代码等。

3、具有开盖记录功能,可查询,防盗电。

4、分时或阶梯电价计费

5、具有远程费控和本地费控两种方式

6、具备RS485通信功能、红外通信功能

7、具有电表清零功能,方便灵活使用。

8、载波通过电力线组网通讯,不用另外拉线。

产品功能

  • 森维电子

    LCD显示屏

    显示采用具有宽视角、高对比度的LCD显示屏。

  • 森维电子

    电阻分压

    电压采样回路采用电阻分压方式。

  • 森维电子

    费控方式

    虚拟介质。

  • 森维电子

    应用工艺

    应用数字处理技术及SMT工艺。

  • 森维电子

    主要功能

    计量功能、远程费控功能、安全认证加密要求、测量及检测功能、显示功能、事件记录功能、冻结功能、计时功能、脉冲输出等。

  • 森维电子

    锰铜分流器及NB模块

    电流采用回路采用高稳定、宽量程的锰铜分流器。
    NB模块:窄带物联网组网通讯,低功耗。支持对网络连接要求较高设备的高效连接

  • 森维电子

    模块选择

    载波模块:通过电力线组网通讯,不用另外拉线。
    Lora模块:远距离小无线组网通讯。
    GPRS模块:移动公网组网(2G网络)。

  • 森维电子

    卡片选择及通讯方式

    1.CPU卡/逻辑加密卡/储存卡。
    2.RS485、红外、电力线载波。

  • 森维电子

    显示信息

    当月和上月月度累计用电量、各费率累计电能量示值和总累计电能量示值、当月日期时间、报警代码或提示、通信状态提示、电能表的表号等。

  • 森维电子

    计量芯片及NB模块

    采用计量芯片,计量双向有功和四象限无功电能。电压采样回路采用电阻分压方式。

  • 森维电子

    可选功能-开关内置

    可选直接接入式或互感器接入式,负荷控制可选内置式开关,开关内置:微型断路器开关安装在表计内部,和电表是一体的,优势:结构简单价格便宜。

  • 森维电子

    可选功能-开关外置

    可选直接接入式或互感器接入式,负荷控制可选外置式开关,开关外置:微型断路器单独设置,电表通过控制端子控制外置断路器开/合,优势:外置断路器断流能力强,不易损坏。

技术参数

电压输入 额定电压 3×220/380V
参比频率 50Hz
电压线路功耗 ≤1.5W和5VA(静态)
电流输入 输入电流 3×1.5(6)A、3×5(20)A、3×10(40)A、3×5(60)A、3×20(80)A
启动电流 有功0.002In (1级)   无功0.003In (2级)
电流线路功耗 <1VA
计量精度 有功 0.5S级
无功 2级
日计时误差 0.5秒/天
通信 通讯 RS485:2400bps
红外:1200bps
通讯规约 DL/T645–2007
脉冲 脉冲常数 6400、400、240(imp/kWh)
其他参数 正常工作温度 -25℃~+60℃
贮存和工作湿度 ≤85%
电池容量 ≥1200mAh
费率时段 费率数 4
时段数 12

产品展示

  • resource/images/a747c9e8e1784b3da2c1a0a921d6ad06_10.jpg
  • resource/images/a747c9e8e1784b3da2c1a0a921d6ad06_12.jpg
  • 三相费控智能电能表(本地、载波)
  • 三相费控智能电能表(本地、载波)
  • 三相费控智能电能表(本地、载波)
  • 三相费控智能电能表(本地、载波)

安装说明

三相费控智能电能表(本地、载波)

安装接线

将电表固定定到仪表箱,接口按图上要求接好,建议用铜线或铜接线头接入。端钮盒内螺钉应拧紧,避免因接触不良或引线太细发热而引起烧毁。
