  • 电力能效监测终端(4路)

电力能效监测终端(4路)

电力能效监测终端(4路)是本公司按照相关技术规范研制生产的新电能计量产品。本产品采用大规模集成电路和SMT生产工艺, 具有电能计量、数据处理、实时监测、信息交互等功能。

全国热线

400-075-1588

产品简介

电力能效监测终端(4路)

产品特点

1、导轨式安装,超小体积(72*95*60mm)。

2、采用开口式互感器,可以不停电安装。

3、具备4路三相多功能表电能表的全部计量与测量功能,节约成本、        空间。

4、无线通信,组网简单,运行稳定。

5、4路ABC三相共12相回路用电监测功能,实时监测设备用电状态。

6、支持远程软件升级。

产品功能

  • 森维电子

    计量芯片

    用高精度、高灵敏、高稳定、宽量程、低功耗专用计量芯片

  • 森维电子

    4路计量

    能计量4ABC相正向、反向有功电能,当前ABC相正、反有功电能,组合有功电能等

  • 森维电子

    4路测量

    电力能效监测终端(4路)能测量4路电流、电压、有功功率、无功功率、瞬时功率、功率因数等

  • 森维电子

    费率时段

    电力能效监测终端(4路)具有两套费率时段表,可在约定的时刻自动转换;每套时段表表支持4个费率、8个时段

  • 森维电子

    元器件

    主要元器件采用高质量的、为电子式电能表设计的元器件。

  • 森维电子

    通讯协议

    通讯功能:标配1RS485通讯接口


技术参数


电压输入

额定电压

3*220/380V3*100V

参比频率

50Hz

电压线路功耗

≤ 1W3VA(静态)

电流输入

输入电流

5A100A200A400A600A

启动电流

0.004In (1)

电流线路功耗

1VA

计量精度

有功

1

无功

2

测量性能

功率

±1%

有效值

±0.5%

时钟精度

0.5/

通信

通讯

RS4852400bps

微功率无线:470MHz

GPRS900/1800MHz

通讯规约

DL/T645–2007MODEBUS

脉冲

脉冲常数

6400imp/kWh 400imp/kWh

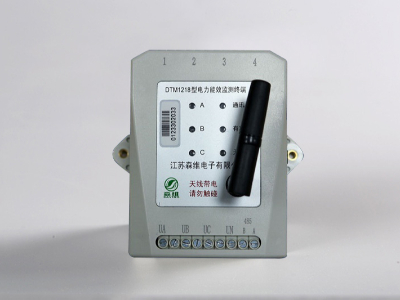

产品展示

  • 电力能效监测终端(4路)
  • 电力能效监测终端(4路)
  • 电力能效监测终端(4路)

安装说明

电力能效监测终端(4路)接线图

安装接线

 安装接线:将电力能效监测终端(4路) A、B、C三个开口式传感器分别卡上A相、B相、C相电缆,同时A、B、C三相电压从三相电缆接线端子取电,其他3路同上,即可完成安装。
