智慧灌溉管理系统方案介绍---江苏森维电子有限公司

第一章：公司简介及证照

      本公司以节能监测为核心业务，专注于家庭、企业、机关、学校等能源精细化管理。提供电能计量管理系统、建筑能耗分析系统、工矿企业能耗管理系统、学校水电气热资源管理系统等节能监测整体解决方案。制造智能计量插座、节能插座、智能电能表、导轨式智能电能表、多功能数字仪表、电能信息采集终端、集中器以及提供以上产品技术方案。

      公司始终坚持以技术为核心，以市场为导向的经营方针，推崇“共创、共享、共进、共赢”的经营理念，拥有一批年轻、敬业、高素质的技术中坚和管理骨干。公司是一个学习型组织，提倡在工作中学习，在学习中工作，强调每天提高一点点。创新是森维人永恒的追求，以科技创新求发展，以管理创新求效益，“标准化、专业化、程序化”的管理思想始终贯穿于产品设计、制造、客户服务等各个环节，造就了森维过硬的产品质量和一流的服务水平。

      “为节能减排提供最好的产品和最优的服务”是我们的使命，“诚信经营，互利共赢”是我们的承诺，我们将一如既往的发挥在智能电表、智能型节能插座、能源计量管理领域的领先技术优势，并不断创新，力争引领行业发展。



第二章方案总体规划

1.方案背景

      电量计量与抄收是现代电力营销系统的一个重要环节。传统的电量管理是采用人工方式进行抄收和结算的，具有一致性差、管理难度大等问题。由于电表分布点多、面广、环境复杂等特点，自动抄表系统一直难以实用化，其中的主要因素是缺少实用、可靠、廉价的数据传输手段和抄表终端。

      智慧灌溉系统是一种基于物联网的智能灌溉管理系统。利用手机、管理终端、智能电表及软起动机连接，在数据中心建设一套抄表主站系统，配合手机APP来操作控制。系统包括一台计算机、操作系统、数据库/应用软件和系统可与WEB服务器连接，用于在网上发布数据。系统通过GPRS传输网络连接，实现对多水泵的控制及电费的收取与管理功能。

智慧灌溉系统特点：

1、利用GPRS无线网络传输形式，免布线，可靠性高，收费低廉。

2、专用管理终端，具有专用的数据存储和处理机制，性能高，价格低。

3、独特的心跳设计和数据通信机制，保证最高的通信效率和最小的传输费用。

4、成熟的技术，一体化解决方案，投资少，效益高，真正解决智慧灌溉的实际问题。

5.支持多种充值方式，不仅提供人工前台充值，还提供微信，支付宝等的充值模式，满足不同用户的充值要求。

      针对以上问题，本公司自主研发了本套智慧灌溉系统方案满足了客户用电管理改革的需求。用户自助管理、科学安全。

2.方案组成及结构图



3.电表实物图

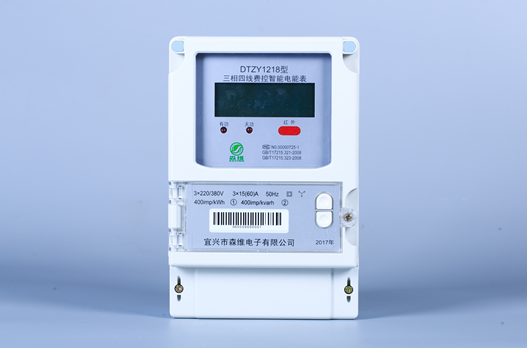

                                                                    （三相远程费控表）


                                                                  （森维通讯管理终端）
2.1 系统结构

      系统采用“智能云系统—管理机终端-电表-水泵”的四级架构。主要由云服务器、管理终端、智能电表、能耗管理监控系统、软起动机、水泵等几部分组成，对每个电力用户或用电设备进行计量管理，远程监控，信息采集等。

2.2.主站通信网络技术特点

      采用GPRS采集+主站构成，每台水泵及电表与采集终端连接，直接通过GPRS与主站建立连接，施工最方便，可靠性最高。

2.3. 系统的安全性

      本通信系统由二级网络组成，各级通信系统相互独立，均通过专用线路组建网络，相互没有依存关系，系统间只需相互提供网络接口，保证了整个系统的高级安全性。

      公网故障时，电表自主完成数据存储，网路恢复时可通过查看历史数据或对缺失数据补抄读，以达到保证数据完整的目的。

3.方案功能介绍：
3.1 远程实时用水及能耗监控：

      用户通过手机扫码登录，系统根据当前扫码用户的电子钱包信息决定是否满足用水条件，若满足条件则下发开水泵通知，管理终端在收到系统指令后则开启水泵进行使用。

      当水泵运行时，智能电表进行实时能耗监测与跟踪。不间断将用电信息上传给管理终端。用户则可以通过app 系统可以实时查看余额及用电量等信息。

 3.2 能耗报表：
支持年、月、周、日等多种时间跨度的报表

支持以曲线、棒图、等多种形式显示报表，并可直接打印导出为pdf、excel等格式。

3.4 多级权限管理：

      系统可根据需求设置管理员、运维人员、操作员、部门经理、普通员工等多级权限，为不同级别用户提供定制化的功能界面，满足用户的个性化需求，同时保证用户数据的安全性和隐私性，防止越权操作；

3.5 报警功能：

      系统可根据管理员设定的要求值来监控各项数据，当监控到的数值大于限定值时发出报警信息，报警信息可以通过短信模式发送到管理员或者是以声光模式在系统上体现等模式来体现。

3.6 远程充值功能：

      系统提供通过本地系统进行远程购电以及微信公众号充值功能，提供多购逆销功能等。购电成功后由系统发送短信至用户手机提醒剩余电量或金额。

3.7开放能源数据接口：

      提供开放式数据读取接口，已便向其他系统提供数据。提高能源数据的利用率。

第三章：方案各组成部分简介

1.系统软件
1.1系统简介

      智慧灌溉系统作为专业的能耗管理系统软件平台，把服务器部署在阿里云平台或者本地管理中心，具有平台功能强大、操作简便、界面美观，工程人员可通过平台自主灵活组态，构建应于不同领域的系统产品。系统通过对用电负荷末端等设备的监控，实现用电能耗数据的集中管理。系统基于以太网络结构建立集中管理平台，并支持向上集成。系统遵循分散采集、集中监视，资源和信息共享的原则，是一个工业标准化的集散型管理系统。

      管理平台基于.NET技术，采用B/S与C/S相结合的架构。界面呈现及用户操作等前台展示基于B/S架构，工程配置及数据建模等后台操作基于C/S架构，底层采用已广泛应用于金融、零售等行业系统的数据仓库技术，通过建立满足不同类别项目需求的数据方体，完成对能耗相关数据的深入挖掘分析，同时UI层提供自由组态的功能，最大程度满足用户增长性的需求，系统具有良好的操作性，维护简单。

1.2.系统组成

      系统软件由登录管理模块、档案管理模块、日常业务管理模块、查询统计模块、应急情况处理模块组成，内容见功能模块图。各个模块实现如下功能。

登录管理模块：提供操作员登录系统的管理与控制功能。

档案管理模块：是起到对系统参数，组织结构，操作员管理，用户类型以及电价类型等进行统一的系统化管理的作用。

日常业务管理模块：是起到对用电用户日常业务分类管理的作用。

统计查询模块：是起到对系统生成的用户信息、售电信息、操作日志信息、调整电量信息等数据查询与统计的作用。

应急情况处理模块：是起到提供特殊情况下现场排错的作用。

1.3.系统常规主界面：

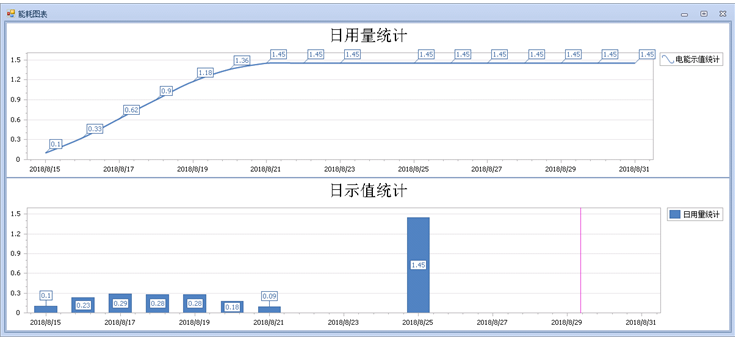

1.3.1能耗图形界面：

1.3.3短信通知界面：

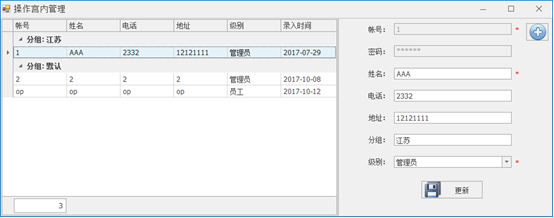

1.3.4用户权限管理分配界面：

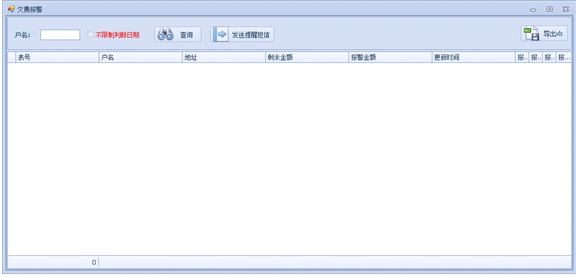

1.3.5欠费报警显示界面：

1.3.6数据查询兼导出界面：



1.4.微信自助服务平台

1 我公司开发的微信自助服务平台，是综合性的服务平台，包括缴费充值功能、账户查询功能等。

2 商户或用户授权关注微信公共号，即可实现自助充值缴费，实时到账用电。

3系统可自动推送催费信息、欠费信息等，方便用户及时缴费，避免不能及时缴费而影响使用。



                        图一：扫码打开公众号                                            图二：点击电费充值，输入表号



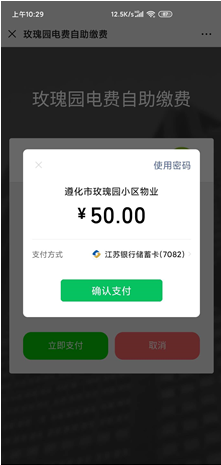

                         图三：选择充值金额                                                          图四：选择并支付

如图三：当输入表号后，系统会自动示姓名，剩余费用，地址等信息。充分核对清楚后方可进行充值。保障充值有效性，排除错充风险。

1.5 系统优势特点

1）解决了大量能源数据无法参与数据共享问题，实现了能源数据归一化、持久化存储，并提供了各种统计分析工具；

2）对能源数据与能源设备运行数据的实时采集并网，实现对异常用能与参数异常等问题的及时报告与预警，及时发现设备故障隐患；

3）随时随地了解自身能源情况，了解各类重要能源指标，及时获得对自身的能源状况全面准确的评价，从而帮助客户进一步优化管理制度与运行策略，并主动的对有节能潜力的能源设备节能改造；

4）提高工作人员的节能意识与能源管理水平，实现良好的社会价值与经济价值；

5）积极响应了国家倡导的节能减排工作，起到节能表率作用。

2.主要设备简介

1.1概述

       三相费控智能电能表是采用大规模集成电路，应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计制造的具有现代先进水平的仪表。

      该表性能指标符合GB/T 17215.301-2007《多功能电能表 特殊要求》和DL/T 614–2007《多功能电能表》标准，其通信符合DL/T645–2007《多功能电能表通信协议》的要求，可根据功能定制需求符合多功能电能表的各项技术要求。

1.2技术特点

内嵌高速高精度的交流电压电流采集模块，采样精度高，电能计量实时精确；

能分时计量有功电量，无功电量并存储其数据，同时具备RS485通信功能和红外通信功能；

电磁兼容性能优良，能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰、且具有较强的温度自适应能力范围；

三相电源供电，任意一相有电时，电能表仍能正常工作；

低电源功耗；

密封式设计，PVC防水阻燃材料，壁挂式结构、体积轻巧、安装方便。

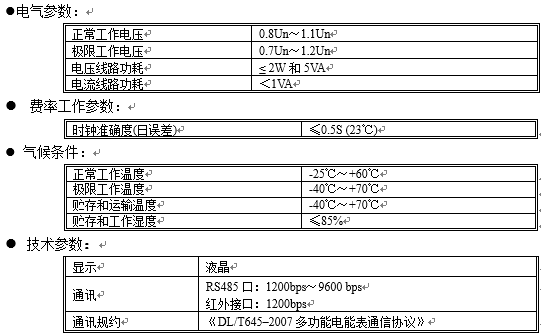

1.3技术指标
准确度等级：有功1级 无功2级
额定频率：  50Hz
起动电流：  0.004In (1级)  无功0.004In (2级)
潜动：      具有防潜动逻辑设计
外型尺寸：  218mm145mm70mm

1.4工作原理

      三相费控智能电能表主要由测量单元、数据处理单元等组成，具有计量有功、无功电能量，测量电压、电流。功率等功能，并能显示、存储和输出数据。

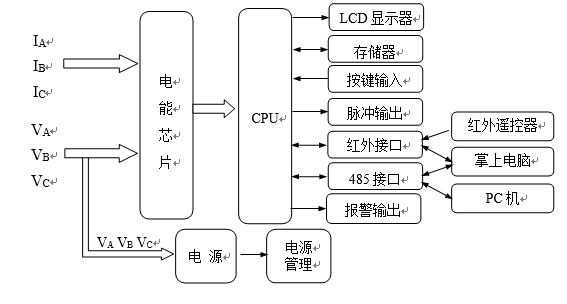

三相费控智能电能表工作原理如图1所示：

                      图1 三相费控智能电能表工作原理图

      电能表工作时，电压、电流经取样电路分别取样后，送入专用电能芯片进行处理，并转化为数字信号送到CPU进行计算。由于采用了专用的电能处理芯片，使得电压电流采样分辨率大为提高，且有足够的时间来更加精确的测量电能数据，从而使电能表的计量准确度有了显著改善。

      图中CPU用于分时计费和处理各种输入输出数据，通过串行接口将专用电能芯片的数据读出，并根据预先设定的时段完成分时电能计量和最大需量计量功能，根据需要显示各项数据、通过红外或485接口进行通讯传输，并完成运行参数的监测，记录存储各种数据。

二、外形说明及安装

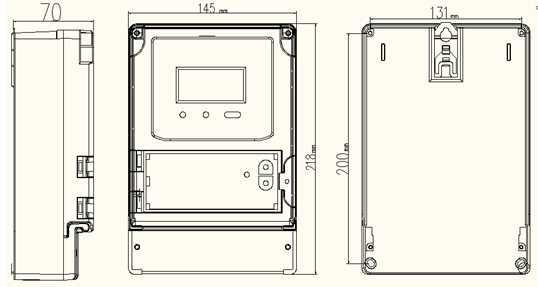

2.1 外形图

                         图2  三相智能电能表外形图说明

翻开透明翻盖，右上方有一个按键，为编程按键。

2.2 液晶显示屏内容

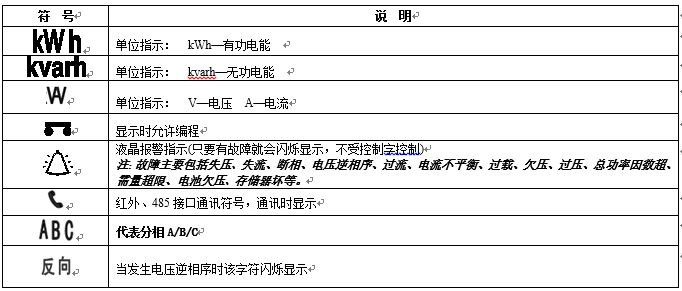

液晶显示符号说明

2.3 电表的安装及接线

2.3.1电能表安装在室内通风干燥的地方，确保安装使用安全、可靠，在有污秽或可能损坏电能表的场所，电能表应用保护柜保护。

2.3.2电能表上部有挂钩螺钉孔，用M410螺钉固定，电表下部有2个安装孔，用PA410或PA412自攻螺钉固定。按下图所示的安装尺寸在底板上先钻好孔，底座应固定在坚固、耐火、不易震动的物体上。



                                                     图3  三相费控智能电能表安装图

2.3.3电能表应按接线图正确接线。接线端钮盒的引入线建议使用铜线或铜接头，端钮盒内螺钉应拧紧，避免因接触不良或引线太细发热而引起烧毁。

2.3.4 端子接线图(仅供参考，具体见端钮盒反面接线图)

1) 接线图



三、基本功能

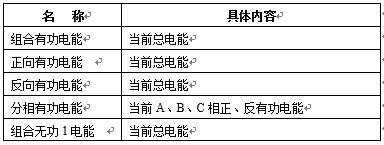

3.1 电能计量功能


3.2数据轮显功能

可实现参数轮显，轮显的参数(不超过32项)和时间可预先设置。具体设置如下：

3.3 按键显示功能

可实现参数键显，通过按动面板上的键显按钮实现。当电表的键显按钮被按下，电表进入键显，若再次按键则显示下一项数据，若再无按键操作，60秒后电表将自动退出键显状态，进入轮显状态。

3.4 开盖记录功能
1) 可记录总的开盖次数，以及发生时刻时的电能数据。

3.5 编程功能

编程符号：

编程允许：由授权人打开电能表的透明翻盖，按下编程开关按钮，LCD显示编程符号 ，电能表即处于编程状态，此时可用PC机或掌上电脑与电能表通讯完成编程和校时设置。

编程禁止：当再次按下编程开关，  符号消失，电表进入编程禁止状态。即使忘了按编程按钮，电能表也会在经过编程键有效时间后自动进入编程禁止状态，对电能表编程操作不再响应。

通讯地址：PC机或掌上电脑与电能表通讯的识别号。在抄表或设表时，必须输入电能表的通讯地址，PC机或掌上电脑才能和电能表正常通讯。通讯地址只能在设表程序的超级用户里修改。

表号：可作为用电用户管理的编号。

客户编号：可作为用电用户管理的编号。

资产管理编号：可作为资产管理的编号。

3.6 预付费售电功能（选用）

3.6.1 电表可设预付费和后付费2种模式（出厂默认为预付费模式，带费控功能表时选用)

3.6.2 电费计算在表内结算存储。

3.6.3 当表内余额低于报警金额2的设定值时，电表断电拉闸报警一次，提醒用电户及时充值 ，电表断电报警后3分钟自动合闸，无需人工合闸。

3.6.4 当剩余金额为0后，电表自动拉闸断电，直至重新付费充值成功后自动恢复供电。

3.6.5  管理员可以通过系统软件进行设置修改电价，售电操作，需通过严格的加密验证及安全认证，保证资金安全。

3.7  远程控制（选用）

远程售电系统下发的拉闸、合闸、保电指令，可以实现电能表的远程拉合闸控制。 (带费控功能表时选用)

3.8 恶性负载功能（选用）

电能表具备阻性负载识别功能以防偷接电，超过设置的最大阀值时，电表拉闸断电，需由计算机远程控制合闸。(带费控功能表时选用)

3.9  脉冲输出

电能表具备与所计量的电能成正比的LED脉冲和电脉冲输出功能。光测试输出装置的特性符合GB/T 17215.211—2006的要求。电测试输出装置的特性符合GB/T 15284—2002的要求。

3.10  通讯接口

3.10.1   具有接触型RS485通信接口,并且同时也可进行红外通讯，真正实现三方同时通讯而互不干扰。

3.10.2   RS485接口设计的缺省波特率为2400bps，红外通讯口通讯速率为1200bps。

3.10.3   电能表通信协议符合DL/T 645-2007及其备案文件。

3.10.4   RS485通信接口抗干扰性能符合DL/T614-2007的要求。

3.10.5   RS485通信接口与电能表内部电路实行有效的电气隔离，有失效保护措施。

3.11  费率、时段（选用）
       具有两套费率时段表，可在约定的时刻自动转换；每套费率支持4个费率。(带费控功能表时选用)
       具有日历、时钟，在24h内可以任意编程8个时段；时段的最小间隔为15min；时段可跨越零点设置。

支持通过红外、RS485通信接口修改时区表、时段表，并具有防止非授权人操作的安全措施。

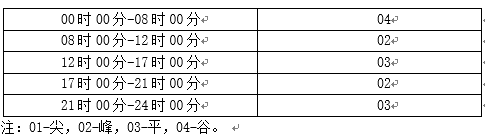

出厂默认值：江苏五时段

3.12  管理刷卡功能(选用)
3.12.1 应急购电卡功能：当网络通信不畅时，可用购电卡应急充值。
3.12.2 参数卡功能：配合主台系统，可用参数卡修改电价。
3.12.3 管理刷卡机的外形尺寸与三相表相同。



四、扩展功能

4.1 通讯电源输出口功能（选用）

由于实际测试的需要，电表有提供5V的通讯电源接口。

4.2  485通讯接口和红外通讯口

485口就是电表可通过RS485接口进行通讯，并且同时也可进行红外通讯，真正实现三方同时通讯而互不干扰。其中RS485口具备抄表和设表等一切功能，通讯速率1200～9600bps可选；红外通讯口通讯速率为1200bps。

4.3 电表清零功能
电表清零命令将清除所有事件记录以及电量数据。

五、运输和贮存

      产品在运输和拆封时不应受到剧烈冲击，并根据GB/T15464-1995《仪器仪表包装通用技术条件》规定运输和贮存。

      库存和保管应在原包装条件下存放在支架上，叠放高度不应超过5层。

      保存的地方应清洁，其环境温度应为0～40℃，相对湿度不超过85%，且在空气中不含有足以引起腐蚀的有害物质。

六、售后服务

      电能表在售出之日起18个月内，在制造厂铅封完好且用户遵守说明书要求情况下，发现电能表不符合国家标准GB/T17215-2008要求时，制造厂给予免费修理或更换，18个月至5年内，制造厂保证修理，但核收工本费。

第四章：系统配置要求和清单

1. 客户机配置

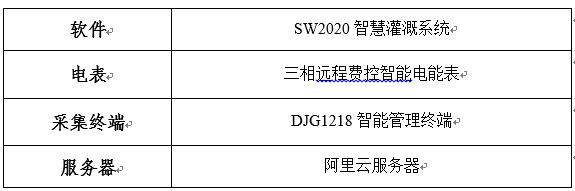

2.系统配置清单

第五章：售后服务

1、服务原则

第一原则 以满足客户需求为最高原则

第二原则 迅速有效地解决客户的问题

第三原则 用服务带给客户快乐的心情

第四原则 解决问题不做重复服务

第五原则 以提升服务品质为先

2、服务保障

服务走＂四化服务＂： 服务立体化   服务专业化   服务长期化   服务合同化

3、服务项目

※ 系统操作使用培训

※ 产品安装、参数设置、系统调试培训

※ 系统常见问题处理、运行维护

※ 针对用户管理需要建立系统运行管理模式

※ 产品维修和产品升级换代

※ 提供行业管理先进经验咨询服务

4、服务承诺

※ 产品质量保修期限为36个月，在保修期内出现的各类产品质量问题，完全由本公司负责免费维护或免费更换
※ 提供一年的免费售后服务期限，所有服务人员都是通过公司专业技术培训，，决不指派无证非专业人员为客户进行服务
※ 向客户推荐行业内最先进的应用技术和管理模式，并为客户提供详细的解决方案；
※  为客户推荐、提供的产品绝对是公司最新技术、生产在线的产品，有新技术被应用后及时主动向客户推荐升级换代解决方案
※ 负责将系统运行管理、系统维护、操作使用手册等整套资料完整提供给客户，让客户达到能自行掌握应用、维护的目的，决不对维护所用技术资料保密
※ 受理投诉零时间响应，100％给出解决方案，需要到达现场服务的：市区内4小时内到达现场、省内24小时内到达现场，外省市48小时内到达现场。
※ 定期主动对上门寻访,提交系统运行报告

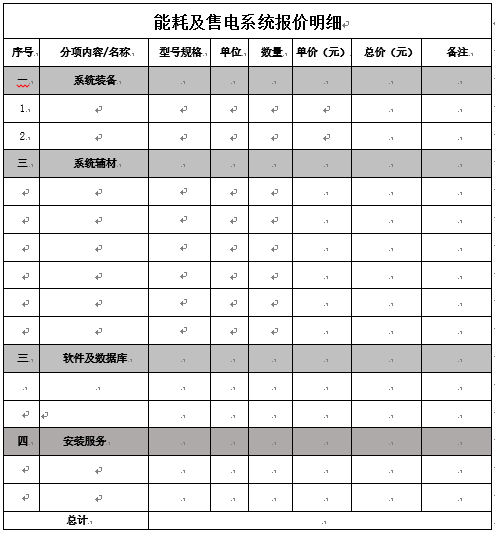

第六章：工程预算

此预算为保守估计，具体要根据现场要求来确认

注：系统服务费首年免费。第二年起按项目总额的5%收取服务费
报价说明：以上单价含税含运费。
