森维智慧灌溉系统介绍

返回列表 来源: 发布日期: 2020.07.31

      智慧灌溉系统是一种基于物联网的智能灌溉管理系统。利用手机、管理终端、智能电表及软起动机、水泵连接,在数据中心建设一套控制管理系统,配合手机APP来操作控制。系统包括一台计算机、操作系统、数据库/服务器端软件、客户端软件、APP软件。系统通过4G网络传输连接,实现对水泵的控制及电费的收取与管理功能。

智慧灌溉系统特点:
1、利用4G无线网络传输形式,免布线,可靠性高,收费低廉。
2、专用管理终端,具有专用的数据存储和处理机制,性能高,价格低。
3、独特的心跳设计和数据通信机制,保证最高的通信效率和最小的传输费用。
4、成熟的技术,一体化解决方案,投资少,效益高,真正解决智慧灌溉的实际问题。
5.支持供微信,支付宝等的充值模式,满足不同用户的充值要求。
针对以上问题,本公司自主研发了本套智慧灌溉系统方案满足了客户用电管理改革的需求。用户自助管理、科学安全。

方案组成及结构图
 智慧农业--农田灌溉用电系统拓扑图

电表实物图
         电表实物图
                                             (三相远程费控表)                  (森维通讯管理终端)
 系统结构

      系统采用“智能云系统—现场控制设备-水泵”的三级架构。主要由云服务器,管理终端、智能电表、软起动机,水泵等几部分组成,对每个水泵用电进行计量管理,测算出水量,远程监控,信息采集等。

主站通信网络技术特点

      远程通信采用4G移动网络,本地通信采用RS485总线连接,现场管理终端通过4G网络与主站建立连接,施工最方便,实时性最好,可靠性最高。

系统的安全性

      本通信系统由二级网络组成,各级通信系统相对独立,数据同时保存在本地设备存储器和云端服务器中,任何一个环节出现故障,都可以从另外一个存储系统中恢复数据。所有传输环节,数据都以密文型式呈现,保证了整个系统的安全性。

      公网故障时,现场管理终端和电表自主完成数据存储,网路恢复时可通过查看历史数据或对缺失数据补抄读,以达到保证数据完整的目的。

方案功能介绍

1.远程实时用水及能耗监控:
        用户通过手机扫码登录,系统根据扫码信息核对用户进行身份认证和电子钱包余额判断是否满足用水条件,若满足条件则下发开水泵通知,管理终端在收到系统指令后则开启水泵进行使用。

当水泵运行时,智能电表进行实时能耗监测与跟踪,不间断将用电信息上传给管理终端。用户则可以通过APP系统可以实时查看余额及用电量、出水量等信息。

2.能耗报表:
       支持年、月、周、日等多种时间跨度的报表

       支持以曲线、棒图、等多种形式显示报表,并可直接打印导出为pdf、excel等格式。

3.多级权限管理:
       系统可根据需求设置管理员、运维人员、操作员、部门经理、普通员工等多级权限,为不同级别用户提供定制化的功能界面,满足用户的个性化需求,同时保证用户数据的安全性和隐私性,防止越权操作;

4.报警功能:

        系统可根据管理员设定的要求值来监控各项数据,当监控到的数值大于限定值时发出报警信息,报警信息可以通过短信模式发送到管理员或者是以声光模式在系统上体现等模式来体现。

5.远程充值功能:

        系统提供通过微信公众号充值功能,提供充值,水泵启动,停止,退费等。

6.开放能源数据接口:

       提供开放式数据读取接口,已便向其他系统提供数据,提高能源数据的利用率。

系统常规主界面


 系统常规主界面


微信自助服务平台

1 我公司开发的微信自助服务平台,是综合性的服务平台,包括缴费充值功能、账户查询功能等。
2 商户通过扫码或者关注微信公众号,即可实现自助充值缴费,实时到账用电。
3系统方便用户及时缴费,避免不能及时缴费而影响使用。

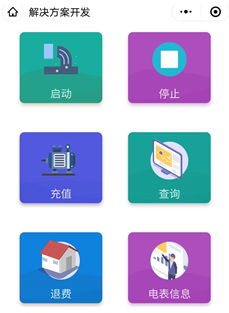

                                         图一:扫码打开小程序             图二:应用界面

                                            图一:扫码打开小程序                       图二:应用界面

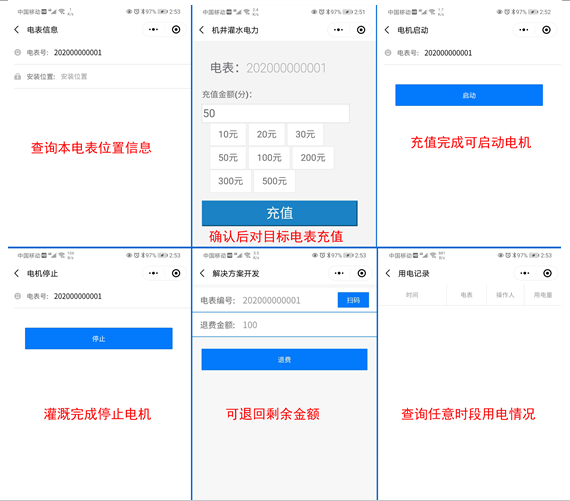

应用解析

应用解析
