[森维节能环保学院] 能效监测终端的应用

返回列表 来源: 发布日期: 2020.06.27

~概述~

宜兴市红十字会血站简介

 宜兴红十字会血站

      宜兴市红十字会血站:筹建于1993年,1995年10月开始正式运行,是宜兴市卫生健康委员会直属的全民事业单位,主要负责宜兴市各医疗机构临床用血的采集、供应及专业指导工作和相关服务工作。

~需求分析~


      为保证生产管理用电负荷的统计与分析及对危险源实时监控。需要对项目现场的配电箱内进线及出线回路进行电压、电流、功率等参数进行实时在线监控。一旦监控点被监视参数异常,能够及时检测报警,有关人员采取必要的措施,避免安全事故的发生。自动抄表功能节省了人力物力,功率趋势曲线功能能够直观的显示各回路的工作状态与时间,方便用户找出非正常用电回路并且及时进行整改,建立电能多级计量体系提供用能分析依据。
本技术条件适用于宜能国际大酒店的酒店配电室 。供方产品应具有高安全性与可靠性、易于扩展、便于维修与维护。供方提供的产品应至少满足本技术条件,但不仅限于此,其技术性能应满足对配电箱数据监控的要求。
数据采集
自动采集现场所有电量仪表的模拟量数据,自动采集现场开关状态以及故障状态等开关量数据。
支持实时采集、自动周期采集(定时采集)可配置周期(1分钟~24小时)。
支持数据传输正确性检验,异常数据自动处理。
支持多线程处理机制,提高数据采集效率,能同时对多个设备进行数据采集。
数据实时显示采用配电箱主接线图直观显示模式,各回路开关断合以及故障状态直观可见。
 数据分析与处理
数据的综合统计、分析需要实现以下功能:
各设备用电数据小时、日、月、年等时间段内的统计、计算。
各设备的用电负荷(有功、无功)最大、最小、平均值计算。
统计各分站及整体的用电量(有功、无功)。
数据查询与展示
要求能方便实现客户端查询和各级管理人员的查询,查询界面能适应各级管理人员的要求能够支持灵活的条件组合查询和对比分析,各类统计分析的数据可灵活采用报表等多种图表方式直观的展示功能。
数据展示功能按照不同用户的不同的权限,分为操作层、管理层、决策层三层用能展示。
操作层具备用能分析、累计用量、实时监测、运行记录及比例、对比、对标分析等功能。
管理层具备用能数据统计和分析、分类分项的对比、对标分析等功能。
决策层具备用能数据分析、数据删除、数据库导入/导出等功能。
权限管理
要求对不同用户赋予不同角色的权限,能授权到功能子菜单、具体档案记录、数据记录等。
系统要求具备合理完善的用户安全控制机制,能使应用环境中的信息资源得到有效地保护,防止信息的丢失、失窃和破坏。
节能改造及效果评估
要求为生产节能改造提供数据支撑,并能提供节能改造前后的效果评估。

~参考标准~


本平台遵循以下标准开发:
GB 50052 供配电系统设计规范
GB 50053 20kV及以下变电所设计规范
GB 50054 低压配电设计规范
GB 50055通用用电设备配电设计规范
GB 50060 3-110kv高压配电装置设计规范
GBT50062-2008 电力装置的继电保护和自动装置设计规范
 GB/T 50063-2017 电力装置电测量仪表装置设计规范


~系统主要功能~


一:平台首页

 红十字1

红十字2


二:一次图实时监控

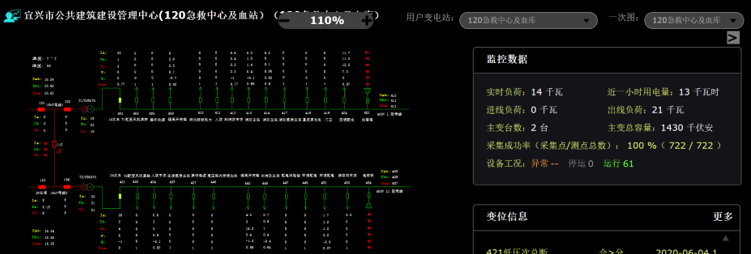

      实时监控系统图为主监控画面,主要实时监测变电所所有回路的运行状态。在系统图中可以直观的看到每路进线和出线的运行参数和状态,可以看到变压器出线侧的所有常规电力参数,如:三相电压、电流、有功功率、无功功率、功率因数、频率、有功电度等。如下图所:
红十字3

三:异常实时报警:

      遥信和遥测报警功能,主要完成对低压各出线回路的开关运行状态和负载进线监控,对开关变位和负载越限弹出报警界面指示具体的报警位置并声音报警,提醒值班人员及时处理。负载越限值在相应权限下可自由设置。

      事件告警记录功能,主要完成对查询时间段内出现的报警信息事件记录以及发生时间,为值班人员提供依据并且分析事故发生的原因。


四:现场及设备安装图:

红十字5

(外观图)

 红十字6
                                                                     (进场安全防护)
 红十字7
                                                                (能效监测设备安装位置)
 红十字8
                                                                     (互感器安装位置)

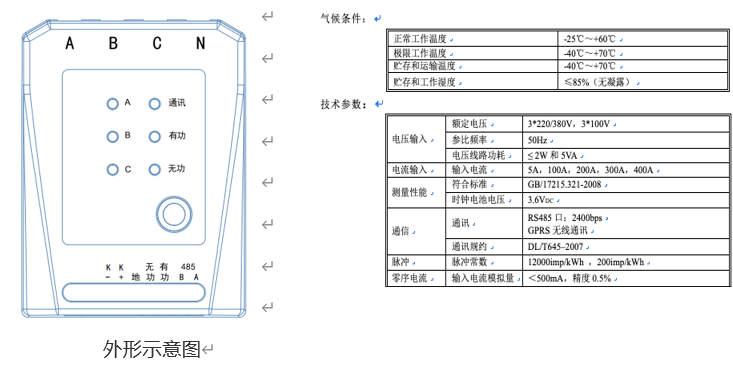

能效终端简介:
红十字9
