单回路直流导轨表

返回列表 来源：发布日期： 2022.12.10

27632ec3e71142d09e2ef741d9300b29_3

一、产品概述

本产品是我公司针对新能源汽车充电桩、太阳能供电、电信基站和楼宇自动化等应用场合设计，产品符合GB/T15284-2002《多费率电能表- 特殊要求》、GB/T 33708-2017《静止式直流电能表》和JJG842-1993《直流电能表检定规程》等技术规范，可选择 DL/T645-2007《多功能电能表通信协议》和 YDT1363.3-2005《通信局(站 )电源、空调及环境集中监控管理系统第3部分：前端智能设备协议》。

本电能表是新一代微型智能直流电能表，采用标准DIN35mm导轨式安装，结构模块化设计，具有体积小，易安装，易组网等优点。

二、工作原理

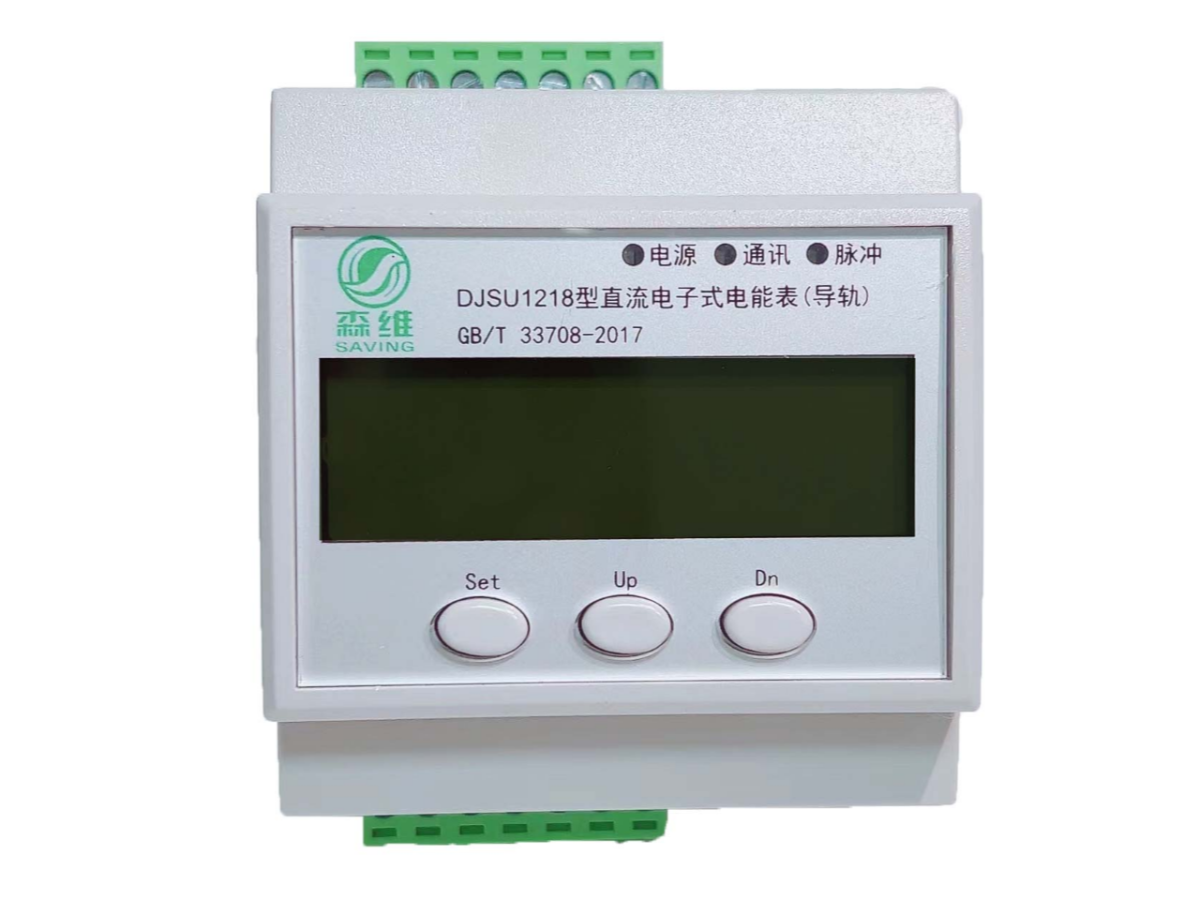

DJSU1218型直流电子式电能表（导轨），包括微控制器模块、电压采样模块、电流采样模块、485通讯单元、LCD 液晶显示模块以及工作电源模块。电压采样模块通过高精度、低温漂分压电阻采集电压信号；电流采样模块通过锰铜分流器采集电流信号；采集到的信号在微处理器内经过一系列的数字处理后，转换成与功率成正比的脉冲信号进行分时累加，得到总电量和各费率电量。 RS485 通信模块可实现远程数据交互，上传如电参量、事件、冻结、时间等电能表内参数。

DJSU1218型直流电子式电能表（导轨），集众多功能于一体，具有电能量计量、信息存储及处理、实时监测、自动控制和信息交互等功能。

三、技术参数

项目			技术要求
计量准确度等级			1.0 级
工作电源电压			220VAC 或 9-72 VDC
电源工作范围			220VAC± 20%/ 9-72VDC
测量	电压直入式	测量范围	0~1000 VDC
		精度	RMS 1%
	电流分流器	测量范围	75A： 75mV~750A ： 75mV
		精度	RMS 1 %
	功率	精度	RMS 1%
		分辨率	0.001kW
通信	通讯接口		1 路 RS485 接口
	通讯规约		DL/T 645-2007
	通讯速率		2400bps ~9600b 默认 2400bps
时钟	时钟误差		0.5 s/d
电气性能	绝缘性能	交流电压	线路对 RS485： 2kV
		脉冲电压	线路对 RS485：4kV
	电磁兼容	瞬变脉冲群	共模±2kV
		浪涌抗扰度	共模 4.0kV, 差模 2.0kV
		静电抗扰度	接触放电 8 kV ，空气放电 15kV
整机功耗			≤ 1W
使用环境	工作温度		-25℃ ~ +60℃
	极限工作温度		-40℃ ~ +70℃
