  • 单相导轨式远程费控电能表(RS485)

单相导轨式远程费控电能表(RS485)

导轨式单相远程费控电能表(RS485)是本公司按照相关技术规范研制生产的新电能计量产品。本产品采用大规模集成电路和SMT生产工艺, 具有电能计量、数据处理、实时监测、信息交互等功能。

全国热线

400-075-1588

产品简介

导轨式单相远程费控电能表(RS485)

产品特点


1.   导轨式设计,体积小,安装方便;

2.   显示累计用电量,读取方便快捷;

3.   具有RS485通信接口,通信波特率可设置 ;

4.   电能表具有正向有功电能、反向有功电能计量功能;

5.   具有正向和反向直流电能计量功能 ,能存储其数据;

6.   具有分时计量功能 ,电能量按相应的时段分别累计、存储总、尖、峰、平、谷时段内。



产品功能

  • 森维电子

    LCD显示屏

    显示采用具有宽视角、高对比度的LCD显示屏。

  • 森维电子

    计量功能

    可存储上12个月的总电能,具有正向和反向直流电能计量功能,具有分时计量功能。

  • 森维电子

    测量与监测

    能测量、记录、显示当前电能表的电压、电流、功率、电量,测量误差(引用误差)不超过±1%。

  • 森维电子

    显示功能

    具备循环显示和按键显示功能;显示内容分为数值、代码和符号三种;显示的数值单位采用国家法定计量单位

  • 森维电子

    通信功能

    具有1路RS485接口 ,RS485通信接口和电表内部电路实行电气隔离。通信波特率可设置,波特率最大 9600bps

  • 森维电子

    电表清零

    电能表在被授权及通过安全验证的情况下能进行电量清零操作,清零操作作为事件永久记录。

  • 森维电子

    适用场所

    本产品适用于各种小区公寓、酒店宾馆、商场、办公楼、物业等场所。

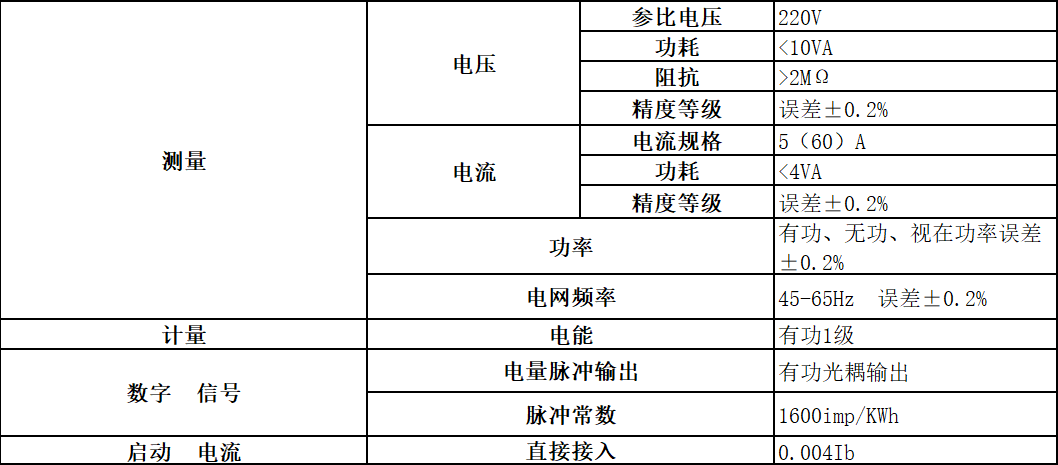

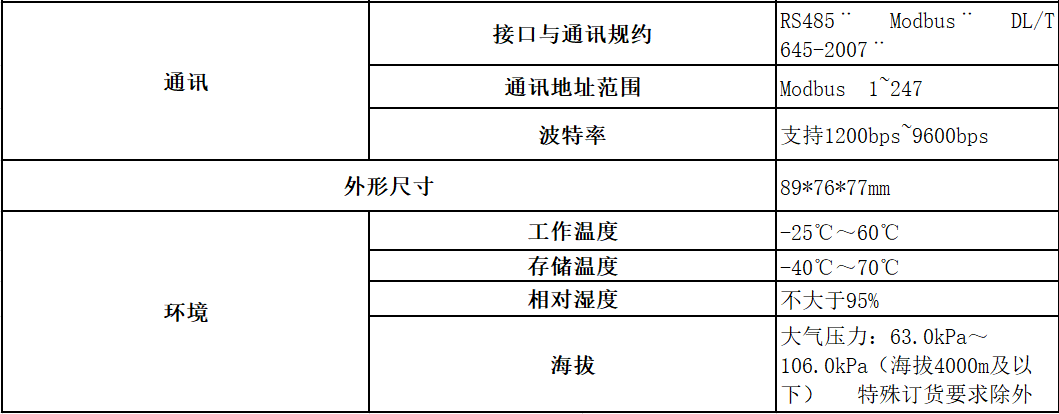

技术参数





量准确度等级

1.0

工作电源电

220VAC   9-72 VDC

电源工作范围

220VAC± 20%/ 9-72VDC







测量

电压

入式

测量范围

0~1000 VDC

精度

RMS 1%

电流

分流器

测量范围

75A  75mV~750A  75mV

精度

RMS 1 %

精度

RMS 1%

辨率

0.001kW



通信

通讯接

1 RS485 接口

通讯规

DL/T 645-2007

通讯速

2400bps ~9600b 默认 2400bps

钟误差

0.5  s/d



电气

性能

绝缘性

流电压

线路对 RS485  2kV

脉冲电

线路对 RS4854kV



电磁兼容

变脉冲群

±2kV

涌抗扰度

4.0kV, 差模 2.0kV

静电抗扰度

接触  8 kV ,空气放电 15kV

机功耗

1W

使

作温度

-25℃ ~ +60℃

限工作温度

-40℃ ~ +70℃


额定电压 220V
参比频率 50Hz
电压线路功耗 ≤1.5W和10VA(静态)
电流输入 输入电流 5(20)、5(60)、10(40)、15(60)A
启动电流 直接接入式≤0.004Ib
电流线路功耗 <2VA
计量精度 准确度 1级
通信 通讯 RS485:2400bps
通讯规约 DL/T645–2007
脉冲 脉冲常数 1600(imp/kWh)
其他参数 正常工作温度 -25℃~+60℃
贮存和工作湿度 ≤85%

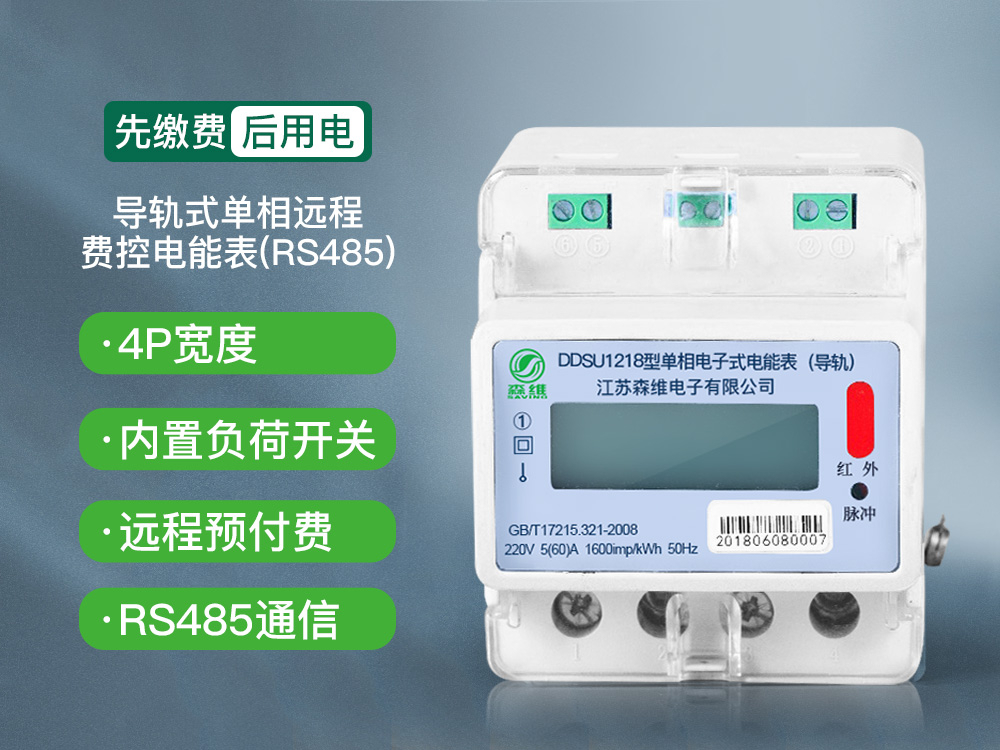

产品展示

  • 单相导轨式电能表
  • 单相导轨式电能表
  • 单相导轨式电能表

安装说明

单相导轨式有功表

安装接线

单相导轨式远程费控电能表(RS485)固定到导轨上,接口按接线图要求接好,建议用铜线或铜接线头接入。端钮盒内螺钉应拧紧,避免因接触不良或引线太细发热而引起烧毁。
